Kontrollventiilid

Diantai tõestatud survekinnituse disain.
Liinil on kiire ja lihtne parandada.
Integreeritud istme CoCr sulam.

Omadused ja eelised

● Diantai tõestatud survekinnituse disain.
● Liinil on kiire ja lihtne remont.
● Integreeritud istme CoCr sulam.
● Disc-kolb täielikult juhindub CoCr sulamiga istmete ja juhtpindadega. Kerge ketaskolon tagab maksimaalse tõusu ja madala rõhu languse.
● Tugevalt väljalülitamine.
● Muud suurused saadaval nõudmisel.

● Suuruse vahemik (id)

NPS 1/4 - 2 (DN 8 - 50)

● rõhuaste

● ASME klassid
150 - 1500

● Standardühendused

● Keermestatud, keevisõmblus, libisev

Omadused ja eelised

● Saadaolevad tüübid: kolb, pall, pöörde kontroll

Õhuväärtusega kontrollventiil 150Lb ~ 600Lb Standardmaterjali spetsifikatsioonid

EI.	Osa nimi	CS ASTM-ile	AS-ile ASTM-ile	SS vastavalt ASTM-ile
		CS ASTM-ile	AS-ile ASTM-ile	SS vastavalt ASTM-ile
		Tüüp A105	Tüüp F22	Tüüp F304 (L)	Tüüp F316 (L)
1	Keha	A105	A182 F22	A182 F304 (L)	A182 F316 (L)
2	Andmeplaat	SS
3	Kolvi ketas	A276 420	A276 304	A276 304 (L)	A276 316 (L)
4	Kapott	A105	A182 F22	A182 F304 (L)	A182 F316 (L)
5	Tihend	Gofreeritud SS + grafiit		SS + PTFE
6	Bolt	A193 B7	A193 B16	A193 B8	A193 B8 (M)
Sobiv keskmine		WOG jne	WOG jne	HNO3, CH3OOH jne
Sobiv temperatuur		-29 425	-29 550	-29 180

Märkus . Soovi korral on saadaval ka muud materjalid.

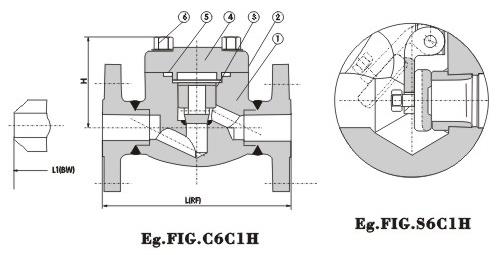

Mõõtmed (mm) ja kaalud (Kg)

NPS			1/2	3/4	1	1-1 / 4	1-1 / 2	2
L (RF) L1 (BW)	150		108	117	127	140	165	203
	300		152	178	203	216	229	267
	600		165	190	216	229	241	292
H	150 300		61	61	79	95	103	118
H	600		61	79	95	103	118	135
Kaalud	150	RF	2.56	3.37	4.37	8.17	8.94	12,64
	150	BW	1,70	1,90	2.10	5.12	5,50	7,89
	300	RF	2.73	3.65	4,74	8.77	9.60	13.70
	300	BW	1,90	2.10	3.00	5.12	6,60	7,85
	600	RF	3.00	4,00	5,83	9,47	10.10	15.6
	600	BW	2.00	3.12	4.25	7.25	8,56	13.60
